Jika Anda bekerja dalam pengujian EMC, Anda mungkin pernah melihat senjata ESD 20kV beraksi, atau setidaknya mengenal seseorang yang mengeluh tentang betapa rumitnya alat bertegangan tinggi ini. Sebagai pemasok peralatan uji ESD, saya telah berbicara dengan banyak insinyur dan teknisi laboratorium yang mengambil jalan pintas dalam hal keselamatan saat menggunakan senjata 20kV, atau tidak mengetahui risiko tersembunyi yang timbul saat bekerja dengan tegangan semacam itu. Mari kita hilangkan jargonnya dan menyadari apa yang sebenarnya perlu Anda lakukan agar tetap aman saat menggunakan salah satu dari hal-hal ini—tidak ada buku pelajaran laboratorium yang membosankan, hanya hal-hal praktis yang telah saya pelajari selama bertahun-tahun bekerja dengan alat-alat ini.
Pertama, mari kita luruskan satu hal: senjata ESD 20kV bukanlah mainan. Tentu saja, ini dibuat untuk mensimulasikan listrik statis, tetapi tegangan puncak di sini adalah 20.000 volt—cukup untuk menimbulkan sentakan yang sangat menyakitkan, bahkan jika Anda merasa "berhati-hati". Aku pernah melihat salah satu peserta pelatihan menyentuh bagian pistol yang salah dan berakhir di lantai sambil memegangi lengan mereka, jadi percayalah, ini bukan sesuatu yang perlu dipusingkan. Aturan besar pertama? Jangan pernah menyentuh ujung pistol saat sedang diisi dayanya. Saya tahu ini kedengarannya jelas, tetapi Anda akan terkejut betapa seringnya orang-orang berusaha menyesuaikan sesuatu pada DUT (perangkat yang sedang diuji) di tengah pengujian tanpa menyadari bahwa senjatanya masih dalam keadaan prima. Senapan ESD 20kV yang kami jual di perusahaan kami memiliki interlock pengaman pada pegangannya karena alasan tersebut—jika Anda menekan pelatuknya terlalu keras atau salah memegangnya, daya ke kapasitor akan terputus, namun itu pun tidak 100% aman jika Anda melewatkan langkah lainnya.
Selanjutnya, alat pelindung diri (APD) Anda bukan sekadar saran di sini. Saya melihat banyak laboratorium di mana teknisi memakai sarung tangan nitril biasa dan menurut saya itu sudah cukup, tetapi untuk 20kV, Anda memerlukan sarung tangan berinsulasi. Bukan yang tipis yang Anda gunakan untuk menangani bahan kimia—sarung tangan tebal berinsulasi karet kelas 00 yang memiliki tegangan minimal 500V, tapi sejujurnya, meningkatkannya (kelas 0, yang memiliki tegangan 1.000V) jauh lebih cerdas. Selain itu, tidak ada perhiasan longgar, jam tangan, atau bahkan baju lengan panjang yang dapat menggantung di ujung pistol secara tidak sengaja. Saya pernah melihat jam tangan seorang teknisi tersangkut pada kabel ground pistolnya, dan jam itu menimbulkan luka bakar di pergelangan tangan mereka—tidak ada yang serius, tapi ini adalah peringatan. Oh, dan jika ada luka atau luka terbuka di tangan Anda, tutupi seluruhnya. Bahkan goresan kecil pun dapat membuat arus tegangan tinggi masuk ke tubuh Anda lebih mudah dari yang seharusnya.
Sekarang, mari kita bicara tentang pengaturan di sekitar pistol. Area kerja harus menjadi zona bebas listrik statis, bukan? Tunggu, tidak—tunggu, sebenarnya, meja tes untuk pengujian ESD adalah area yang terkendali, tetapi Anda tidak boleh meletakkan benda konduktif sembarangan. Saya tidak dapat memberi tahu Anda berapa kali saya masuk ke laboratorium dan melihat peralatan logam, kabel, atau bahkan cangkir kopi berada dalam jarak satu kaki dari permukaan pengujian. Itu sangat tidak. Bangku Tes ESD yang kami rekomendasikan untuk senjata 20kV dirancang khusus untuk menjaga area pengujian tetap terisolasi: meja tersebut memiliki meja logam yang diarde dengan bagian atas non-konduktif, dan semua aksesori diarde atau non-konduktif. Jika Anda menggunakan bangku Anda sendiri, pastikan bangku tersebut memiliki ground yang benar—kita melihat begitu banyak orang melewatkan pengujian koneksi ground, dan kemudian bertanya-tanya mengapa tes ESD mereka memberikan hasil yang tidak konsisten. Selain itu, jaga jarak setidaknya 3 kaki antara pistol dan peralatan konduktif lainnya di laboratorium. Saya pernah melihat seorang teknisi mendapatkan pembacaan yang salah pada DUT mereka karena osiloskop terdekat mengambil tegangan menyimpang dari pistol, tetapi lebih buruk lagi, tegangan menyimpang itu dapat mengarah ke Anda jika Anda berdiri terlalu dekat.

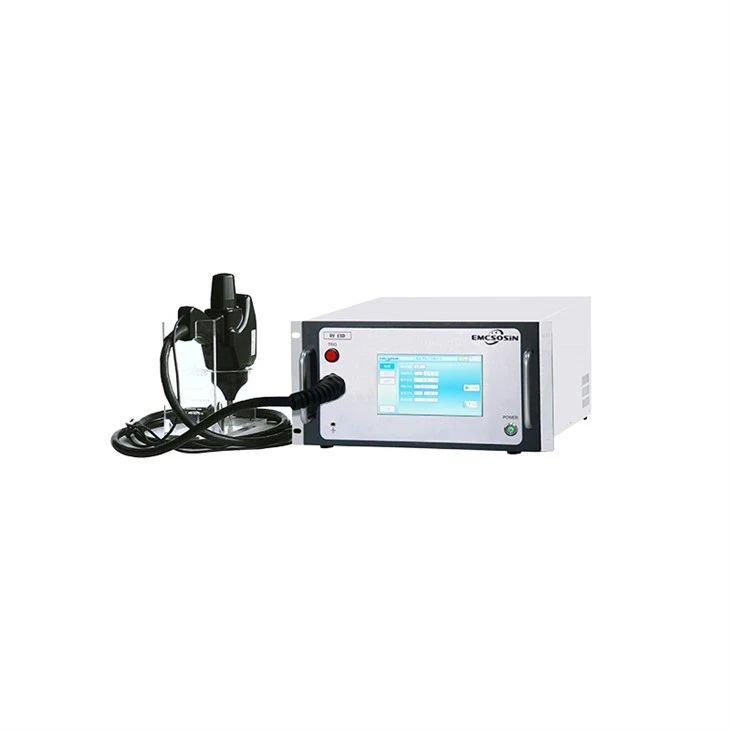

Inilah hal lain yang membuat orang tersandung: mengetahui kapan (dan kapan tidak) menggunakan senjata 20kV vs. model bertegangan lebih tinggi. Banyak insinyur menggunakan ESD Gun 20kV untuk semuanya, tetapi jika DUT Anda hanya perlu pengujian hingga 15kV, gunakan pengaturan yang lebih rendah. Hal ini tidak hanya lebih lembut pada peralatan Anda, namun juga mengurangi risiko guncangan yang tidak disengaja. Dan jika Anda menguji sesuatu yang memiliki kekebalan lebih tinggi, seperti sistem kontrol industri, mungkin Anda bisa mencoba ESD Gun 30kV—kami juga menjualnya, dan senjata tersebut memiliki fitur keselamatannya sendiri, namun bahkan lebih bertenaga, jadi Anda harus ekstra hati-hati di sana. Selain itu, jangan pernah meninggalkan senjata yang sudah terisi tanpa pengawasan. Jika Anda perlu menjauh sebentar, matikan catu daya dan pastikan kapasitor sudah kosong (kebanyakan senjata memiliki tombol pelepasan—gunakanlah, jangan hanya meletakkannya). Saya pernah bekerja dengan laboratorium di mana seorang teknisi meninggalkan senjata bermuatan di bangku saat makan siang, dan seorang pekerja magang menjatuhkannya; itu dibuang ke bangku cadangan, menimbulkan resistor di dekatnya, dan bisa melukai seseorang jika mereka berdiri di sana.

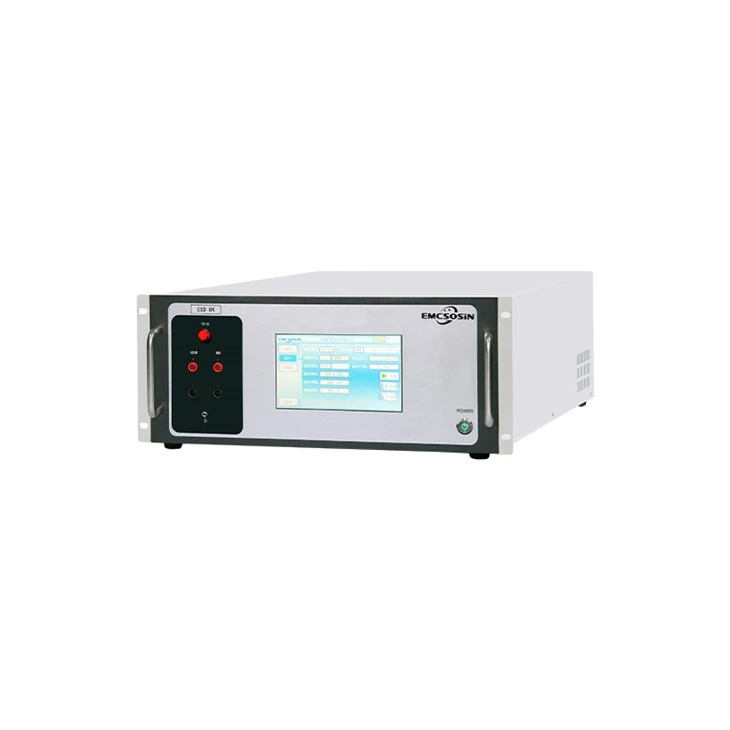

Anehnya, kalibrasi adalah hal besar lainnya yang berkaitan dengan keselamatan. Jika ESD Gun 20kV Anda tidak terkalibrasi, tegangan sebenarnya yang keluar mungkin lebih tinggi dari yang Anda kira—mungkin 22kV atau bahkan 25kV, yang lebih berbahaya. Kami menyarankan untuk mengkalibrasi senjata Anda setiap 6 bulan, atau setelah penggunaan berat, dan jika Anda membeli senjata bekas, periksalah sebelum Anda menggunakannya. Selain itu, jangan mencoba memodifikasi senjata untuk mendapatkan tegangan yang lebih tinggi—ada beberapa pelanggan yang bertanya kepada kami tentang hal itu, dan itu adalah ide yang buruk. Memodifikasi sirkuit internal melewati semua interlock keselamatan dan isolasi, membuat senjata menjadi lebih mematikan. Penguji Imunitas ESD HBM MM ESD 8K adalah alat yang sama sekali berbeda, dimaksudkan untuk pengujian model tubuh manusia dan model mesin, tetapi bahkan alat tersebut memiliki aturan kalibrasi dan keselamatan ketat yang tidak dapat Anda lewati.
Tunggu dulu, mari kita bicara tentang tata cara pemulangan, karena disitulah banyak kesalahan yang terjadi. Ketika Anda selesai menguji, sebelum menyentuh bagian mana pun dari pistol atau DUT, Anda harus mengosongkan kapasitor. Namun inilah cara yang tepat untuk melakukannya: gunakan alat pelepas yang sudah terpasang (biasanya berupa batang logam berinsulasi dengan pegangan panjang) dan sentuh hanya terminal pelepasan—jangan menyentuh ujung atau bagian lain dari pistol. Jika Anda mencoba melepaskannya dengan tangan Anda, Anda akan tersengat listrik, dan itu tidak menyenangkan. Selain itu, saat memindahkan pistol di antara pengujian, jauhkan ujungnya dari Anda dan orang lain, dan turunkan pengaturan voltase sepenuhnya. Beberapa senjata memiliki tombol pengatur tegangan yang cepat—selalu putar ke nol saat Anda tidak melakukan pengujian secara aktif.
Oh, dan jangan lupakan DUT itu sendiri. Bahkan sebelum Anda menghubungkan pistol ke bangku tes, pastikan DUT telah diarde dengan benar. Jika DUT tidak terhubung ke ground, saat Anda menembakkan senjata ESD, muatan listrik dapat menumpuk di perangkat dan kembali ke Anda saat Anda menyentuhnya untuk menyesuaikan sesuatu. Saya pernah melihat ponsel cerdas disengat seperti itu—untungnya teknisi tersebut mengenakan sarung tangan, namun tetap saja membuat mereka terlonjak. Selain itu, jika Anda menguji DUT yang sensitif, pastikan DUT tersebut tidak terhubung ke perangkat lain yang dapat mentransfer muatan ESD. Cabut semua kabel tambahan, seperti USB atau HDMI, sebelum Anda memulai pengujian.
Satu hal lagi yang tidak bisa saya tekankan: pelatihan. Banyak laboratorium yang memberikan teknologi baru pada ESD Gun 20kV dan berkata "cari tahu". Itu sebuah bencana. Setiap anggota tim yang menggunakan salah satu senjata ini harus mendapatkan pelatihan langsung dari seseorang yang mengetahui apa yang mereka lakukan—seseorang seperti saya, sejujurnya. Kami menawarkan demo dan pelatihan gratis untuk pelanggan kami, karena kami ingin orang-orang menggunakan alat ini dengan aman, bukan hanya menjualnya. Jika Anda tidak tahu cara kerja interlock pengaman, atau cara melepaskan kapasitor dengan benar, Anda bisa saja berada dalam bahaya.
Tunggu, mari kita bahas mitos umum: beberapa orang berpikir bahwa karena arus ESD rendah, maka tidak berbahaya. Itu benar-benar sampah. Bahkan arus kecil pada 20kV dapat menyebabkan luka bakar yang serius, dan jika arus melewati dada Anda (misalnya, jika Anda memegang pistol di satu tangan dan bersandar di bangku dengan tangan lainnya), hal ini dapat mengganggu ritme jantung Anda. Saya telah membaca studi kasus tentang orang-orang yang mendapat kejutan ESD dari tegangan rendah dan berakhir di UGD, jadi jangan meremehkan hal ini.
Jadi untuk menyelesaikannya, mari kita buat daftar langkah-langkah keselamatan utama untuk memastikan Anda tidak mengalami pengalaman buruk: 1) Jangan pernah menyentuh ujung senjata yang terisi daya, gunakan sarung tangan berinsulasi, dan lepaskan semua perhiasan. 2) Jaga agar area pengujian bersih dari benda-benda konduktif, gunakan Bangku Tes ESD yang tepat, dan pastikan grounding yang baik. 3) Gunakan voltase yang tepat untuk pengujian Anda, jangan tinggalkan senjata yang terisi daya tanpa pengawasan, dan selalu kosongkan dengan benar. 4) Kalibrasi senjata Anda secara teratur, jangan pernah memodifikasinya, dan latihlah sebelum menggunakannya.
Jika Anda sedang mencari alat ESD yang andal dan aman, baik itu Senapan ESD 20kV, model 30kV, atau sesuatu seperti Penguji Imunitas ESD HBM MM ESD 8K, hubungi tim kami untuk membicarakan kebutuhan Anda. Kami tidak hanya menjual peralatan—kami membantu laboratorium menyiapkan proses pengujian yang aman, karena hal tersebut sama pentingnya dengan mendapatkan hasil pengujian yang akurat. Jangan mengambil jalan pintas dalam hal keselamatan; tidak ada gunanya mengambil risiko cedera atau merusak peralatan Anda.
Referensi
- Komisi Elektroteknik Internasional (IEC) 61000-4-2: Kompatibilitas elektromagnetik (EMC) – Bagian 4-2: Teknik pengujian dan pengukuran – Tes imunitas ESD
- Asosiasi ESD (ESDA) STM 5.1: Standar untuk Perlindungan Benda Sensitif Pelepasan Listrik Statis – Metode Uji Karakteristik Generator Pelepasan Listrik Statis
- Institut Nasional untuk Keselamatan dan Kesehatan Kerja (NIOSH): Keselamatan Listrik di Tempat Kerja – Bahaya Tegangan Tinggi dan Tindakan Perlindungan
