Ringkasan

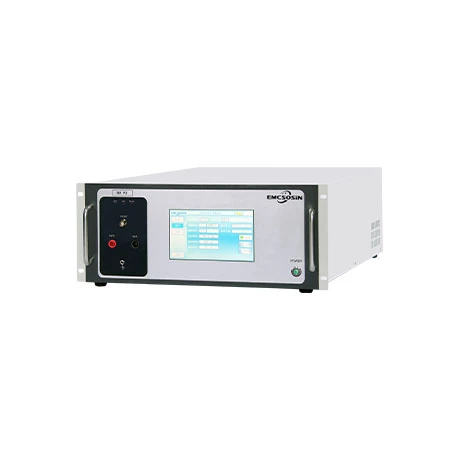

ISO 7637 Transient Generator RV P3 dapat menghasilkan pulsa transien 3a dan 3b. Pulsa 3a dan 3b mensimulasikan transien yang terjadi sebagai akibat dari proses peralihan. Karakteristik transien ini dipengaruhi oleh kapasitansi terdistribusi dan induktansi rangkaian kabel, yang memiliki-kecepatan tinggi,-energi rendah yang biasanya menyebabkan kesalahan pengoperasian pada perangkat yang menggunakan mikroprosesor atau kontrol logika digital.
Pulsa 3a mensimulasikan transien negatif yang cepat dan berulang yang ditumpangkan pada tegangan suplai, yang disebabkan oleh proses peralihan di dalam kendaraan (misalnya pergantian motor DC, peralihan relai). Ini adalah pulsa yang sempit dan cepat yang menekankan kekebalan frekuensi tinggi dari sirkuit elektronik.
Pulsa 3b adalah pasangan positif dari Pulsa 3a, mewakili transien peralihan cepat positif pada jalur suplai.
Standar yang Sesuai
ISO 7637-2
GB/T21437.1
GB/T21437.2
TeknisData
|
Model |
RV P3 |
|
Antarmuka operasi |
Layar panel sentuh berwarna 7". |
|
Bahasa |
Peralihan{0}satu tombol antara bahasa China dan Inggris |
|
Tegangan keluaran (US) |
51000V |
|
Impedansi masukan (Ri) |
50Ω |
|
Polaritas |
Positif, negatif |
|
Durasi pulsa (Td) |
150ns ±50ns |
|
Waktu kenaikan denyut nadi (Tr) |
5ns ±1,5ns |
|
Frekuensi pulsa |
1kHz~300kHz(0,5Hz/langkah), 0,5kHz, standar membutuhkan 10kHz |
|
Waktu pengulangan pulsa (T1) |
100μs |
|
Durasi ledakan (T4) |
1 md~100 md |
|
Waktu antar ledakan (T5) |
0.02s~99.99s |
|
Modus keluaran |
Port POUT, uji port keluaran |
|
Jaringan kopling/pelepasan |
Intervalnya, 20A |
|
Waktu ujian |
1~9999s |
|
Antarmuka |
RS232/RJ45, operasi kontrol PC & laporan pengujian yang dapat dicetak |
|
Catu daya |
AC 220V ±10% 50/60Hz |
|
Suhu lingkungan |
15 derajat ~35 derajat |

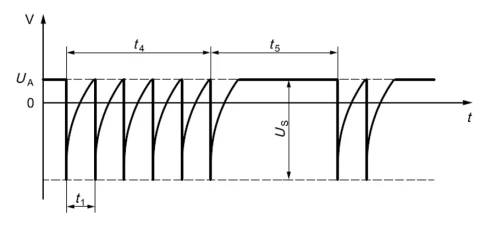

Bentuk Gelombang Keluaran

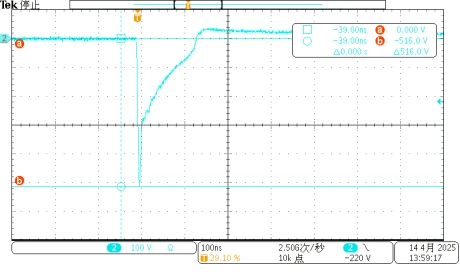

Pulsa 3a
Pulsa 3b
Opsional: Penjepit Kopling Kapasitif Aksesori RV P3 Generator Transien ISO 7637 (ISO 7637-3)
Penjepit kopling kapasitif RV CC diproduksi persis sesuai dengan gambar dan spesifikasi ISO 7637-3 untuk menyambungkan transien secara kapasitif ke kabel dan rangkaian kabel. Ini digunakan bersama dengan generator pulsa transien otomotif RV P3 untuk mengevaluasi kinerja kekebalan perangkat titik-titik-entri (POED) terhadap transien listrik yang digabungkan ke saluran non-listrik, sepenuhnya mematuhi persyaratan standar IEC/EN 61000-4-3 dan GB/T 21437.3.
